Introduction

This reposity includes the basic information to mount a web server using Node-RED as a Dashboard and also working as a MQTT server using Mosquitto.

Again, thanks to Andrés Perez for the first version.

Servidor Web y comunicación con ESP32 por medio de un broker MQTT

En este repositorio se presenta el proceso para montar un servidor web haciendo uso de Node-RED, y llevar a cabo su conexion con una tarjeta ESP32, haciendo uso del protocolo de comunicacion MQTT.

Comunicacion

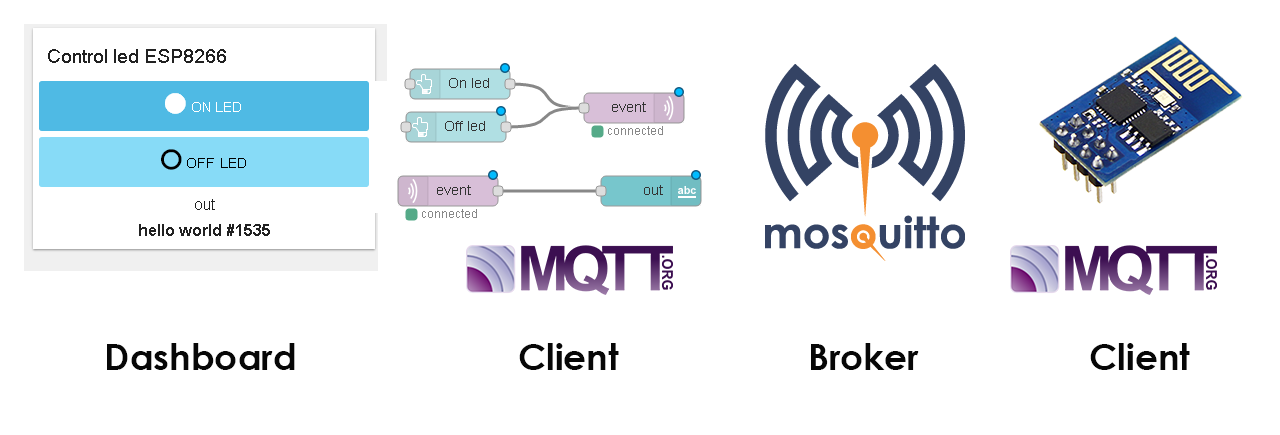

1. La comunicacion comienza en el ESP32, el cual se encarga de enviar un texto al broker MQTT por medio de una conexion de red local.

2. El broker MQTT recibe el valor y permite que otros clientes lo lean a traves de el.

3. Un servidor web ejecutado por Node-RED lee el dato recibido por el broker y ejecuta una accion de acuerdo al dato leido, en este caso esa accion es mostrar el texto en un sitio web.

Este proyecto trabaja en conjunto con un programa creado para el esp32, el cual se encuentra en el siguiente repostorio:

http://gmarxcc.com:8088/andrespm/mqtt-server-esp32.git

MQTT Server

Installing Mosquitto

For the Raspberry pi, based on Debian's distribution, we can use:

sudo apt update
sudo apt upgrade
sudo apt install mosquitto

To execute mosquitto and enable every time the system starts:

sudo systemctl enable mosquitto.service

Configuring the Mosquitto server

First replace the default configuration file by the file providing in this repository:

sudo cp ./mosquitto.conf /etc/mosquitto/mosquitto.conf

then, create the password file instanced on the mosquitto.conf file

sudo touch /etc/mosquitto/passwd

finally, restart the service:

sudo systemctl restart mosquitto

Node-RED installation

To install nodejs writte in terminal:

sudo apt update
sudo apt install nodejs
sudo apt install npm

Then, let us install the Node-RED app and the Dashboard complement by using the Node Package Manager:

npm install node-red
npm install node-red-dashboard

now, we require to run in background the app and verify that node-RED is runnig:

node-red &
sudo netstat -plnt

here

Para acceder a node-RED, nos dirijimos al navegador y escribimos localhost:1880, esto nos llevara a la pantalla principal del node-red

Configuracion del flujo Node-RED

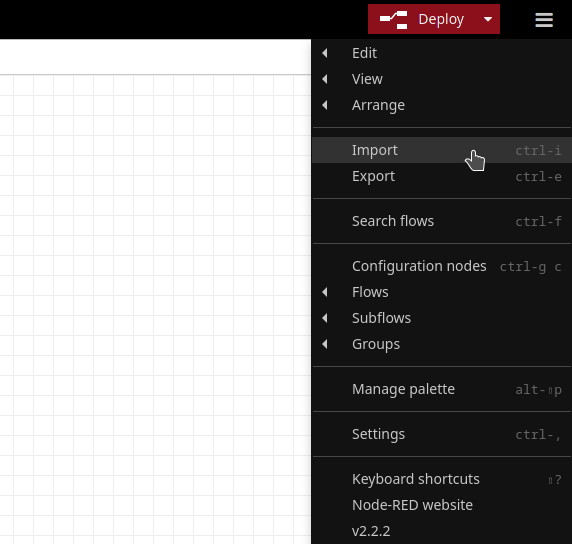

En la pagina principal de Node-RED, presionar la opcion de importar en el menu posterior derecho. Seleccionar el archivo flows.json

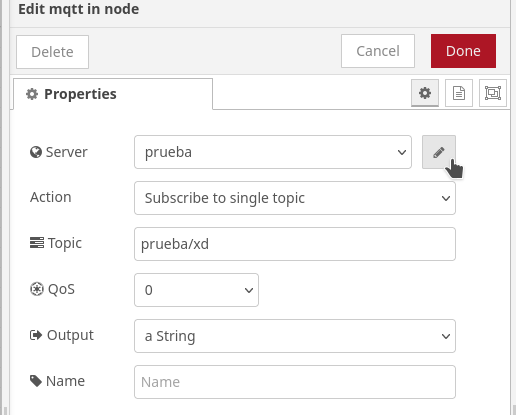

Damos clic en el nodo de mqtt in (el morado con el texto prueba/xd), se desplegara un menu con las propiedades del nodo.

Damos clic en el lapiz, el cual nos desplegara un menu con la configuracion, en el apartado de server tecleamos la direccion de nuestro server mosquitto

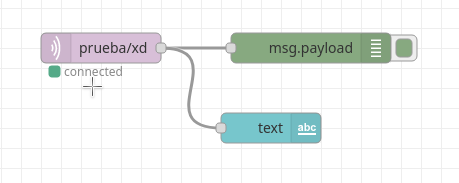

Una vez configurado, corremos el proceso con boton Deploy, en caso de haber configurado correctamente el nodo mqtt, debajo de este habra un mensaje con el texto connected

Como se puede apreciar, uno de los nodos es una salida de insterfaz de usuario de tipo texto. Para acceder a ella nos dirijimos al navegador y escribimos la siguiente direccion: localhost:1880/ui

En esta interfaz se reciben los datos enviados por otros clientes al servidor mqtt

Recepcion de datos en DASHBOARD

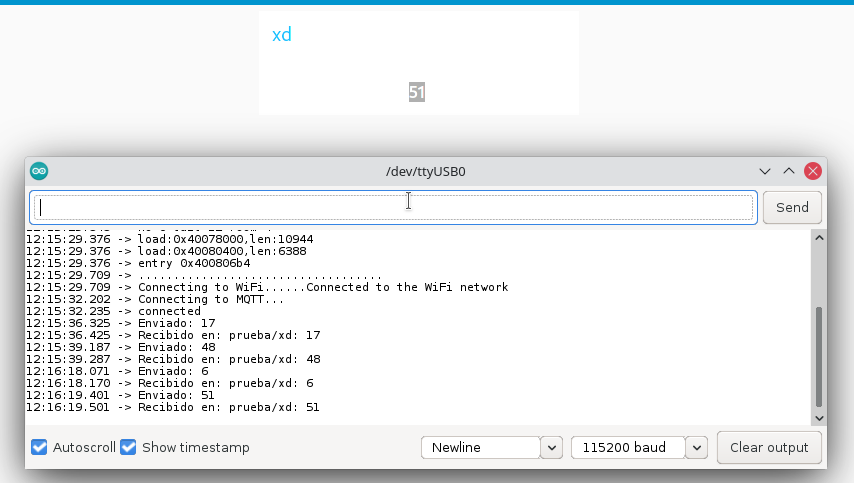

Al entrar a la pagina del dashboard vemos como node-red recibe el dato y lo muestra en la interfaz de usuario
