#2 Comunicación SPI

Closed
opened 2 years ago by gmarx · 0 comments
gmarx commented 2 years ago
Owner

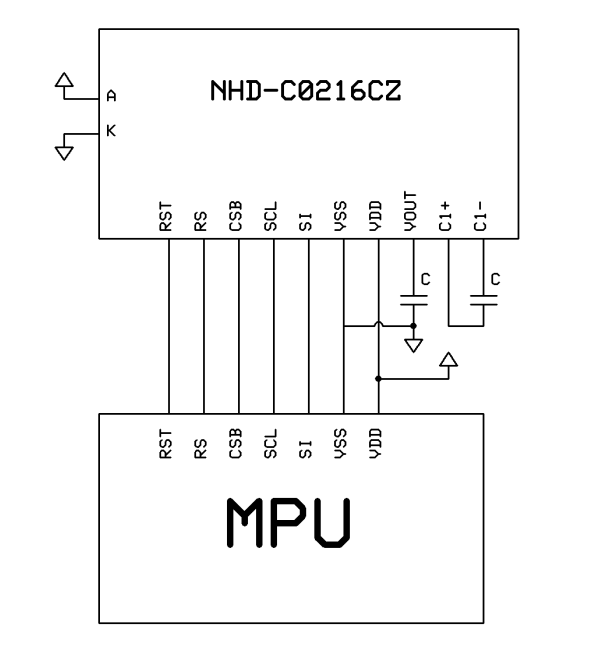

Considerando la imagen de la hoja de datos:

yo creo que la conexión entre el MSP430 y la ISP debe de ser la siguiente:


						   -----------------
------------			   |       LCD
MSP430      |			   |    NHD-C0216CZ
Master  Px.0|    --->      | RS
		Px.1|    --->      | RST
        Px.2|    --->      | /CSB
       MOSI0|    --->      | SI
        SCLK|    --->      | SCL
			|			   |
			|			   |
------------				-------------

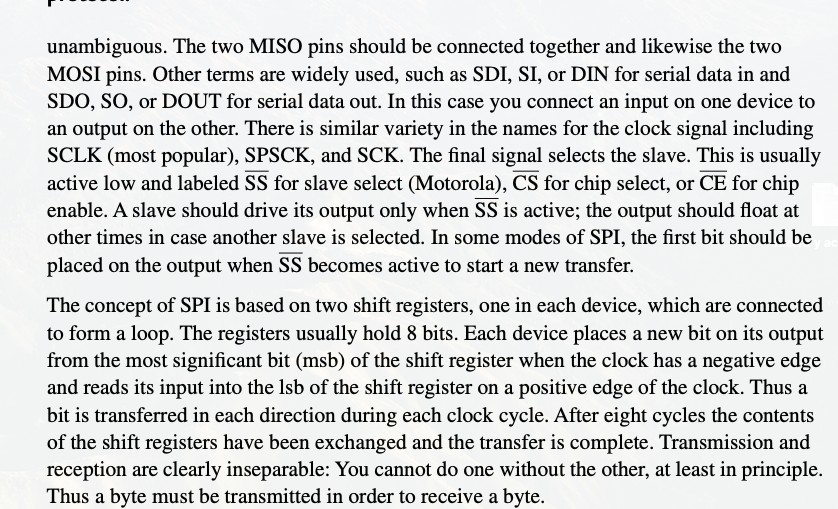

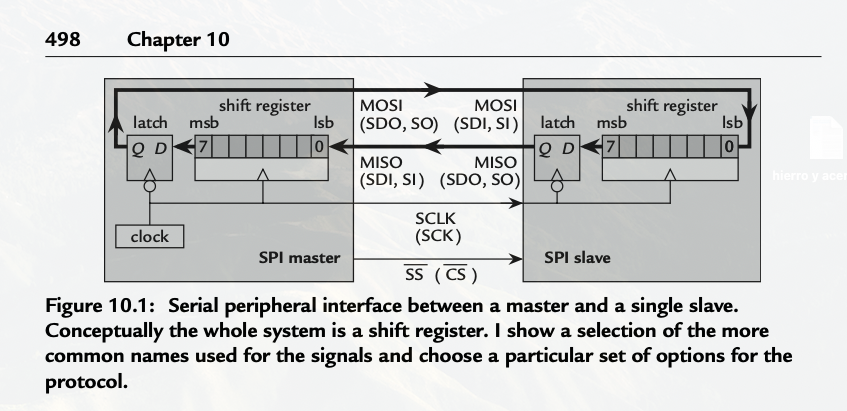

Les agregue unos screenshots de información que revise, que les puede servir, y un esquema de como se debe ver el diagrama que posteé 😄

Considerando la imagen de la hoja de datos: ![image](/attachments/495a8930-bd65-48bf-9979-00b799e1c751) yo creo que la conexión entre el MSP430 y la ISP debe de ser la siguiente: ``` ----------------- ------------ | LCD MSP430 | | NHD-C0216CZ Master Px.0| ---> | RS Px.1| ---> | RST Px.2| ---> | /CSB MOSI0| ---> | SI SCLK| ---> | SCL | | | | ------------ ------------- ``` Les agregue unos screenshots de información que revise, que les puede servir, y un esquema de como se debe ver el diagrama que posteé 😄
gmarx added the
help wanted
label 2 years ago
AlbertoGV was assigned by gmarx 2 years ago
griceldacc was assigned by gmarx 2 years ago
gmarx closed this issue 1 year ago
