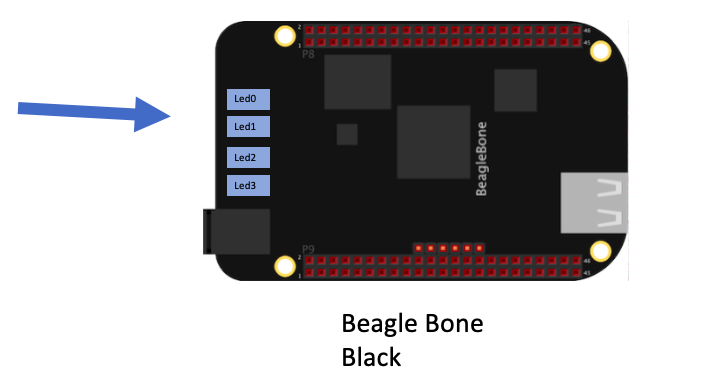

Control de LED Beagle Bone Black

Este programa permite encender, apagar o hacer parpadear los LED de la Beagle Bone Black con un script en C++.

Archivo led.h

Para este proyecto se creó un archivo header llamado led.h, donde se declara CLED como una clase, se declara el class creator y el class desconstructor y también se declaran los distintos métodos que puede utilizar.

class CLED{
    private:
        std::string path;
        int ledNumber;
        virtual void WriteLED(std::string filename, std::string value);
        virtual void RemoveTrigger();
    public:
        CLED(int ledNumber); //class creator
        virtual void TurnOn();
        virtual void TurnOff();
        virtual void blink();
        virtual ~CLED(); //class deconstructor
};

Archivo led.cpp

El archivo led.cpp es el archivo que contiene el código principal. Se comienza por importat librerías y declarar el path a seguir para manipular los LEDs.

/* led.cpp */
#include"led.h"
#include<iostream>
#include<fstream>
#include<string>
#include<sstream>
#define LED_PATH "/sys/class/leds/beaglebone:green:usr"

El método para poder escribir a los LED es el siguiente:

void CLED::WriteLED(std::string filename, std::string value){
    std::ofstream fs;
    fs.open((path+filename).c_str());
    fs << value;
    fs.close();
}

El método para poder eliminar el trigger es el siguiente:

void CLED::RemoveTrigger(){
    WriteLED("/trigger", "none");
}

Los métodos para encender, apagar y parpadear son los siguientes:

void CLED::TurnOn(){
    std::cout << "LED" << ledNumber << "on" << std::endl;
    RemoveTrigger();
    WriteLED("/brightness", "1");
}

void CLED::TurnOff(){
    std::cout << "LED" << ledNumber << "off" << std::endl;
        RemoveTrigger();
    WriteLED("/brightness","0");

}


void CLED::blink(){
    std::cout << "LED" << ledNumber << "blinking" << std::endl;
    WriteLED("/trigger", "timer");
    WriteLED("/delay_on", "50");
    WriteLED("/delay_off", "50");

}

Se inicia el main, donde se indica cómo ejecutar la aplicación, también se manda un mensaje indicando que comienza la aplicación, asimismo, se hace una comparación de los argumentos de entrada para determinar si se enciende, se apaga o parpadea los LED.

int main(int argc, char* argv[]){
    if(argc!=2){
        std::cout << "Para usarse es: makeLEDS <comand>" << std::endl;
        std::cout << "los comandos son on, off y blink" << std::endl;
    }
    std::cout << "Starting app" << std::endl;
    std::string cmd(argv[1]);

    // se crean 4 objetos de LED y se ponen en el array para controlar todos los LEDS.
    CLED leds[4]= {CLED(0), CLED(1), CLED(2), CLED(3) };

Si se desea controlar un solo LED simplemente se remplaza la letra "i" por el número del LED que se quiere controlar.

    for(int i=0; i<=3; i++){
        if(cmd=="on")leds[i].TurnOn();
        else if(cmd=="off")leds[i].TurnOff();
        else if(cmd=="blink")leds[i].blink();
        else{std::cout << "comando invalido" << std::endl;
        std::cout << "Para encender el LED utilice: ./leds on" << std::endl;
        std::cout << "Para apagar el LED utilice: ./leds off" << std::endl;
        std::cout << "Para hacer parpadear el LED utilice: sudo ./leds blink" << std::endl;
        }
    }
    std::cout << "programa terminado" << std::endl;
    return 0;

}

Compilación y ejecución.

Se creó un archivo que se puede ejecutar para compilar, eliminar archivos antiguos de led y para hacer un debug, este archivo se llama mkefile.

all:
    g++ main.cpp -o led led.cpp

clean:
    rm led

debug:
    g++ -g main.cpp -o led led.cpp

También se puede compilar desde la terminal con el siguiente comando:

sudo g++ led.cpp -o leds

Finalmente para ejecutar el archivo en la Beagle Bone se utiliza el siguiente comando, en este ejemplo se le da el argumento para que los LED prenda y apague:

sudo ./leds blink

Para encender el LED utilice:

./leds on

Para apagar el LED utilice:

./leds off
