README.md

Descarga de Mosquitto

En el caso de distribuciones basadas en debian, la linea de comandos:

sudo apt update
sudo apt upgrade
sudo apt install mosquitto

Para ejecutar mosquitto al arrancar el sistema, ejecutamos

sudo systemctl enable mosquitto.service

Configuracion de server Mosquitto

Reemplazar el archivo de configuracion con el comando mv

sudo mv mosquitto.conf /etc/mosquitto/mosquitto.conf

Reiniciar el servicio de mosquitto

sudo systemctl restart mosquitto

Instalacion de Node-RED

Lo primero ha realizar es la instalacion de nodejs, para eso escribimos la siguiente linea

sudo apt install nodejs

Despues instalamos el node-red, y su complemento DASHBOARD

npm install node-red
npm install node-red-dashboard

Para acceder a node-RED, nos dirijimos al navegador y escribimos localhost:1880, esto nos llevara a la pantalla principal del node-red

Configuracion del flujo Node-RED

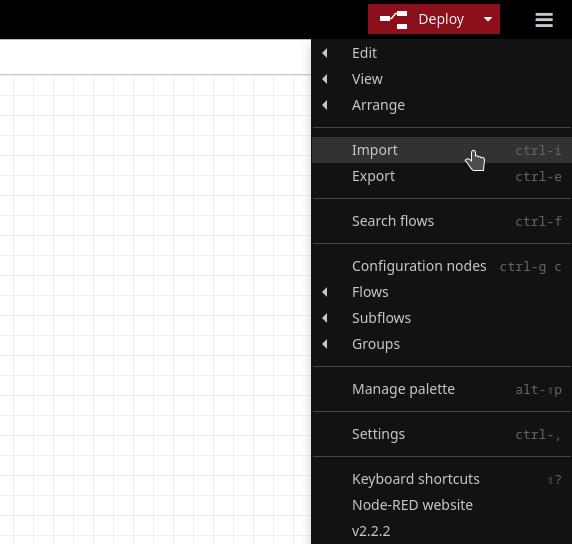

En la pagina principal de Node-RED, presionar la opcion de importar en el menu posterior derecho. Seleccionar el archivo flows.json

Importar

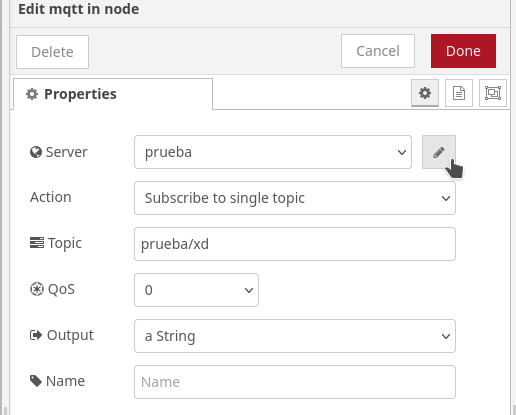

Damos clic en el nodo de mqtt in (el morado con el texto prueba/xd), se desplegara un menu con las propiedades del nodo.

Propiedades

Damos clic en el lapiz, el cual nos desplegara un menu con la configuracion, en el apartado de server tecleamos la direccion de nuestro server mosquitto

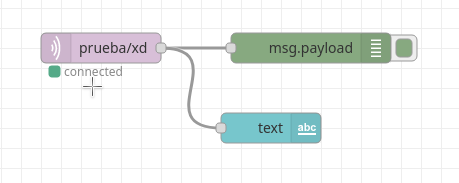

Una vez configurado, corremos el proceso con boton Deploy, en caso de haber configurado correctamente el nodo mqtt, debajo de este habra un mensaje con el texto connected

Connected

Como se puede apreciar, uno de los nodos es una salida de insterfaz de usuario de tipo texto. Para acceder a ella nos dirijimos al navegador y escribimos la siguiente direccion: localhost:1880/ui

En esta interfaz se reciben los datos enviados por otros clientes al servidor mqtt

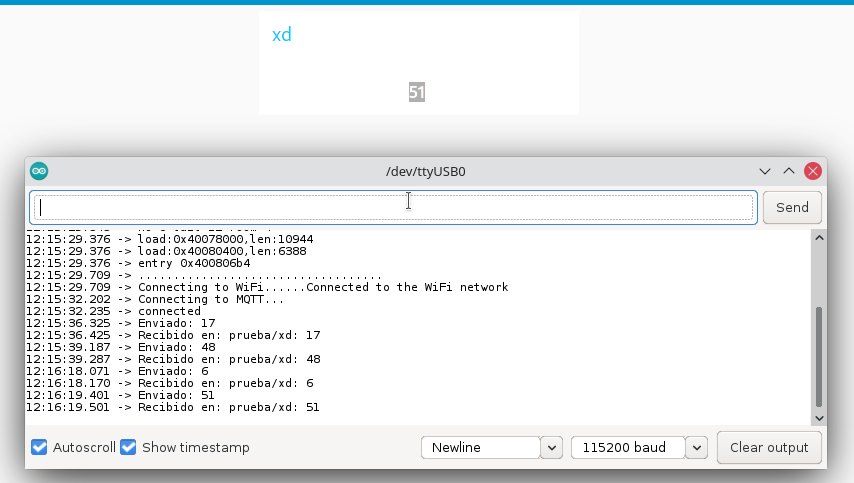

Recepcion de datos en DASHBOARD

Al entrar a la pagina del dashboard vemos como node-red recibe el dato y lo muestra en la interfaz de usuario

Connected
